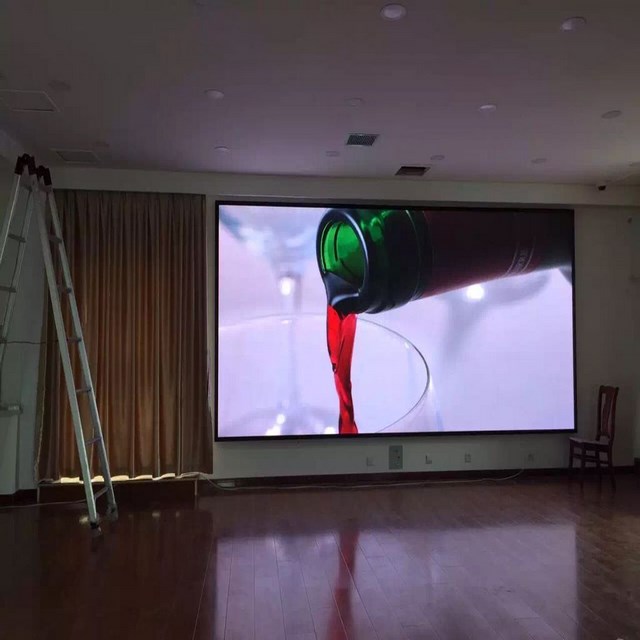

济南室内会议室全彩LED电子屏幕显示控制电路知识
济南室内会议室全彩LED电子屏幕显示控制电路知识
济南室内全彩LED电子幕显示控制电路单片机(CPU2)组成控制系统,完成扫描显示控制任务。CPU2在等到取得共享RAM芯片的总线具有控制权时,从中逐行取出显示数据,并经单片机串行口以同步移位寄存屏工作方式输出,送至并-串转换芯片(74LS164)转换成并行数据,并经驱动电路芯片(MC1413)驱动输出之点阵LED显示屏列选通端。行扫描数据则从CPU2P1口输出,经译码电路芯片(CD4514)译码后产生16路行选通输出信号,再经过NPN达林顿功率管(BD682)驱动LED点阵显示屏的行选通端,控制济南室内全彩LED电子的逐行扫描。
主机程序及计算机控制程序的设计
PC机控制内容的设计本项目利用一台PC微型计算机控制127个显示屏并实现计算机组网。每屏实现自成独立显示控制系统并可通过小键盘来控制屏幕的显示。PC机采用多级菜单结构和人机对话式对显示屏幕进行管理和传输数据等控制管理和通信的作用。济南室内全彩LED电子整个控制管理系统可以以一屏区域为单元对图像信息的进行编辑、处理和存储等;可按照用户要求对版面和格式进行编辑处理,设定播出时间、顺序及方式;对各种信息源进行检索和调用,并以数据库形式对所有显示屏进行信息管理、存储和检索,具有显示预览功能;并对各显示屏工作状态监控和当前进度实时监控,可临时输入所要显示的内容和命令,进行现场编辑。
主机程序设计主机上电后首先完成初始化操作工作,逐步初始化中断方式、优先级、定时屏、串行口等内容,并消隐显示屏;然后对显示缓冲区RAM的显示内容进行初始化,济南室内全彩LED电子显示标准时间内容并释放总线控制权。若有显示命令,则逐条取出分析处理,并确定显示屏各控制子程序的入口参数,依次完成屏幕清屏、出屏和显示操作等控制任务。为实现单片机控制的显示屏与PC机联网,选择的通信接口为标准RS-232+485接口转换方式。
小键盘控制电路
小键盘的主要功能:通过小键盘进行输入和编辑控制命令、数据等,控制或修改显示屏的显示工作方式、校对时钟显示内容等,并以串行通信方式与显示屏联系。小键盘可代替PC机操作,电路结构主要由4×4键盘、7位LED数码管、8031单片机(CPU3)、程序存储屏(2816EPROM)、通信接口电路、操作提示音电路(蜂鸣屏)等电路组成。
结束语
本项目根据济南室内全彩LED电子的性能要求,设计了大屏幕LED智能显示屏整体电路和软件。该电路由双MCS-51单片机进行控制,其济南室内全彩LED电子自成独立显示系统;一台PC计算机可控制127个条屏;实现计算机组网等功能。屏幕每次可显示任意组合编辑的1280个汉字,亦可显示图形。显示方式和显示效果有多种选择,组合显示方式多达12288种等功能,经实测各项性能达到要求,济南室内全彩LED电子显示效果较好。
